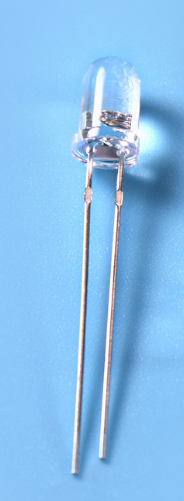

ʻO ke anawaena o ka diode infrared i ke kiʻi he 3mm, a ʻo ka mea ʻē aʻe he 5mm.

Kokoke like ia mau mea me na LED e hoopuka ana i ka malamalama, no laila, ua pili na pine loihi i ka pou maikai, a ua pili kekahi i ka pou ino.

ʻO ke kaʻa kaʻa kaʻa maʻalahi loa, ʻo ia ka hoʻohui ʻana i kahi pale pale palena 1k o kēia manawa i ke alanui maikaʻi 3.3v, a laila hoʻohui i ka electrode ʻino i ka IO o ka micro controller.E like me ka mea i hōʻike ʻia ma lalo nei:

2 Ka pilina ma waena o ka transmitter hōʻailona infrared a me ka mea hoʻokipa

I ka ʻōlelo ʻana i kēlā, pono wau e hoʻoponopono i kahi kuhi ma ka ʻatikala aʻe me ʻoe.

Ma ke kiʻi ma luna, ua ʻōlelo ʻia he kūʻē nā pae hōʻailona o ka transmitter a me ka mea hoʻokipa.ʻO ia hoʻi, e like me nā mea i hoʻopuni ʻia i loko o nā pahu ʻulaʻula a me ka uliuli ma ka kiʻi ma luna.

ʻO kaʻoiaʻiʻo, i ka nalu maoli, ʻo ka ʻāpana polū o ka transmitter ʻaʻole ia he kiʻekiʻe kiʻekiʻe o 0.56ms.Akā, he hawewe 0.56ms pwm o 38kHz.

ʻO ke ʻano nalu i ana maoli ʻia penei:

ʻO nā kikoʻī nalu o ka ʻāpana kala nalu o ka mea hoʻouna i ke kiʻi penei:

Hiki ke ʻike ʻia he 38kHz ka alapine o kēia hawewe huinahā.

Eia ka hōʻuluʻulu manaʻo: ka pilina ma waena o ka mea hoʻouna a me ka mea hoʻokipa o ka infrared remote control:

Ke hoʻopuka ka mea hoʻouna i kahi nalu square 38kHz, haʻahaʻa ka mea hoʻokipa, inā ʻaʻole kiʻekiʻe ka mea hoʻokipa.

3 Laʻana hoʻokō hana infrared transmitter

I kēia manawa e neʻe kākou i ka hoʻomaʻamaʻa polokalamu.

Wahi a ka hoʻomaka mua, ʻike mākou i ka hoʻomaopopo ʻana i ka hana o kahi mana mamao infrared, pono mākou e ʻike mua i ʻelua mau hana kumu:

1 38kHz hawewe nalu huinahalike

2 E hoʻomalu i ka nalu huinaha 38kHz e hoʻā a hoʻopau i ka manawa i makemake ʻia

ʻO ka mea mua, ʻo ia ka 38kHz square wave output.Hoʻohana wale mākou i ka hawewe pwm e hana ai.Maanei, pono mākou e hoʻohana i ka hana pwm o ka manawa.Ke hoʻohana nei au i ka puʻupuʻu mana haʻahaʻa STM32L011F4P6 ma aneʻi.

E hoʻohana mua i ke code generation tool artifact cube e hana i ke code:

Code hoʻomaka:

A laila aia ka hana o ka hoʻohuli a hoʻopau paha i ka nalu pwm e like me nā lula coding, i hoʻokō ʻia me ka hoʻohana ʻana i ka manawa hoʻopau manawa, a laila hoʻololi i ka lōʻihi o ka manawa i hoʻāla ʻia ai ka nalu pwm ma o ka hoʻololi ʻana i ka manawa hōʻea o ka wā e hiki mai ana. hoʻopau:

Aia kekahi mau kikoʻī o ka ʻikepili i hoʻopaʻa ʻia ʻaʻole e kau ʻia ma aneʻi.Inā makemake ʻoe i nā code kumu hou aku, ʻoluʻolu ʻoe e waiho i kahi leka, a naʻu e hāʻawi iā ʻoe i ka code kikoʻī i ka hiki.
